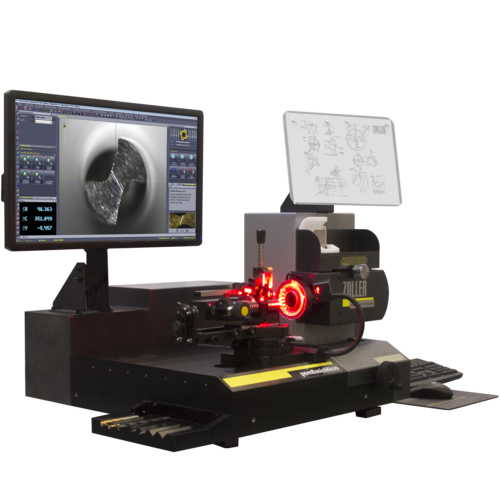

ZOLLER pomBasicMicro 刀具检测

检验设备 »pomBasicMicro«

检测微型刀具

产品咨询 PDF 下载
ZOLLER预调和测量设备
  • 准确
    微视频系统和单色照相机用于检测小型及微型刀具;切削刃自动光学监测;高品质相机系统;自动照明控制
  • 紧凑
    节省空间且适用于车间,可用于检测室或直接置于数控机床旁边
  • 快速
    插入刀具,启动,检测完成
  • 简便
    清晰的软件界面,便于检测;辅助引导测量过程
  • 过程安全
    可直接将数据传输至磨床
ZOLLER pomBasicMicro 微型刀具检测 详细信息

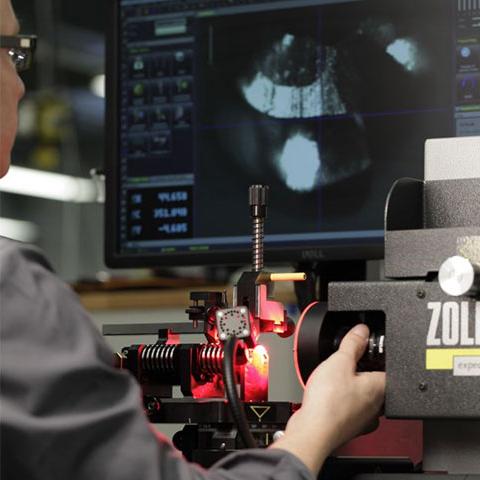

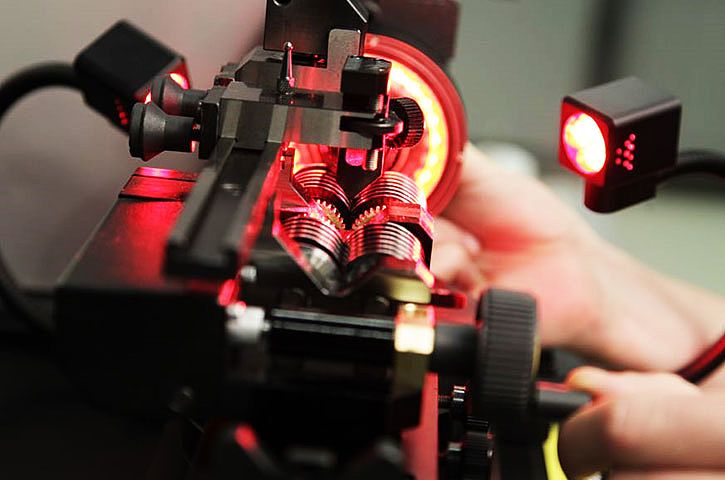

微相机系统,可放大12倍,聚焦范围0.5mm至6mm

ZOLLER pomBasicMicro 微型刀具检测 详细信息

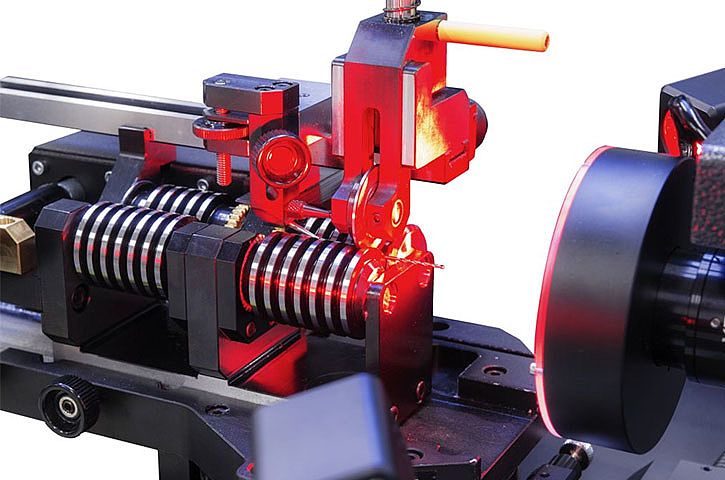

刀柄夹紧装置,可夹紧刀具直径2mm至32mm

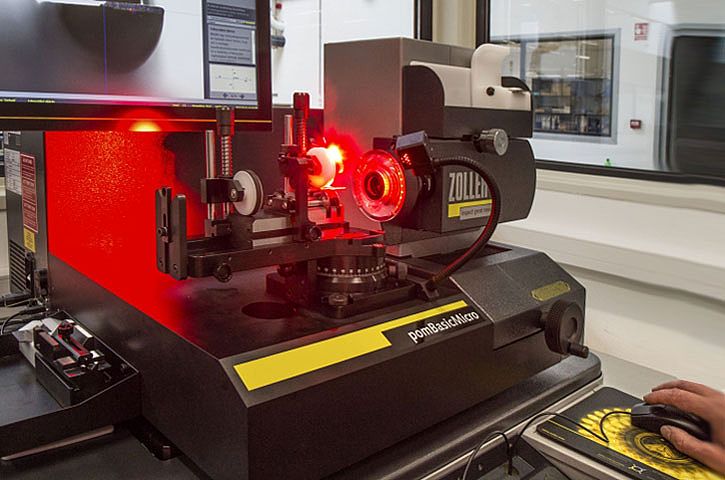

Fraisa ZOLLER pomBasicMicro

即使在车间环境也能保证精确的检测结果

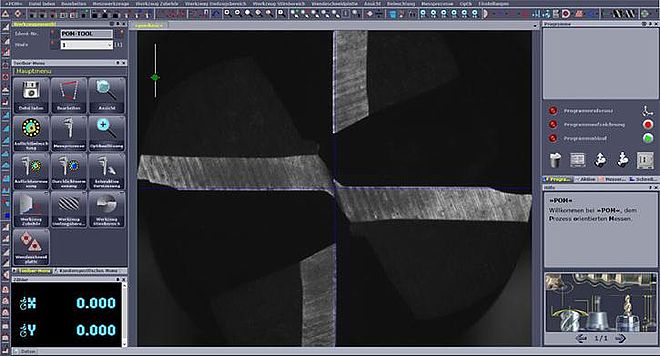

ZOLLER pomsoft 控制图像处理显示屏

用于»pom«系列检测设备的图像处理软件

»pomSoft«
  • 适用于所有屏幕分辨率的接口
  • 适用于所有»pom«检测设备
  • 适用于检测室和车间内的测量
more
  X轴行程 Y轴行程 Z轴行程 可测量及可夹紧的刀柄直径Ø 彩色相机»pomcolorcam«
»pombasicmicro« 190mm ±50mm 55mm 2mm-40mm 12倍变焦镜头 视野范围 0.5mm-6mm 操作距离 50mm 聚焦深度 0.05mm-0.5mm
提示:使用换径套和附加固定器时,在某些情况下可能减小所示测量范围。
<p>用于非接触式磨损测量(包括无缝文件编制和托盘管理)并分类合格与不合格刀具的软件功能。</p>

»reGrind«软件功能

用于非接触式磨损测量(包括无缝文件编制和托盘管理)并分类合格与不合格刀具的软件功能。

<p>表面和圆周区域快速检查, 包括无需用户干预的切削刃自动检测。</p>

测量

表面和圆周区域快速检查, 包括无需用户干预的切削刃自动检测。

<p>使用新刀具活动图像覆盖已保存的主图像, 实现标称和实际轮廓的直接比较。</p>

对比

使用新刀具活动图像覆盖已保存的主图像, 实现标称和实际轮廓的直接比较。

微型刀具的细节检测

ZOLLER »pombasicmicro«是一款与生产相关的紧凑型检测解决方案,用于微型刀具的检测和测量。即使是极小尺寸的刀具,也能用专用的微视频系统和单色照相机进行检测。
可个别定制的»pomsoft«图像处理系统和直观的操作提供多种测量和评估算法,主要用于测量角度、距离、磨损、切削刃质量和微观截面。紧凑而通用的»pombasicmicro«可用于检测室、刀具入库时检测或直接用于生产。
