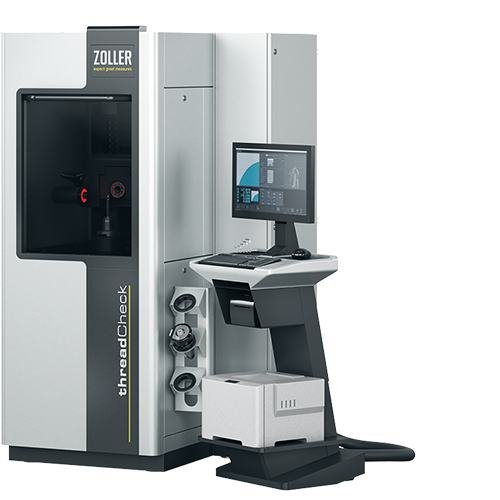

ZOLLER threadCheck万能测量设备

高端测量专家 »threadCheck«

螺纹刀具测量专家

产品咨询 PDF 下载
ZOLLER预调和测量设备
  • 高精度
    配备六根数控轴和旋转多传感器光学部件托架,可实现对螺旋刀具的全自动,无失真测量
  • 全面
    大量逼真图片和模块化测量程序,包括特殊的螺纹测量程序
  • 过程安全
    可定制的软件模块和接口保证无缝加工流程
  • 简便
    以易于使用的方式实施复杂的测量过程
  • 适用于车间
    通过功能设计和全封闭式车身,适合在制造环境中使用

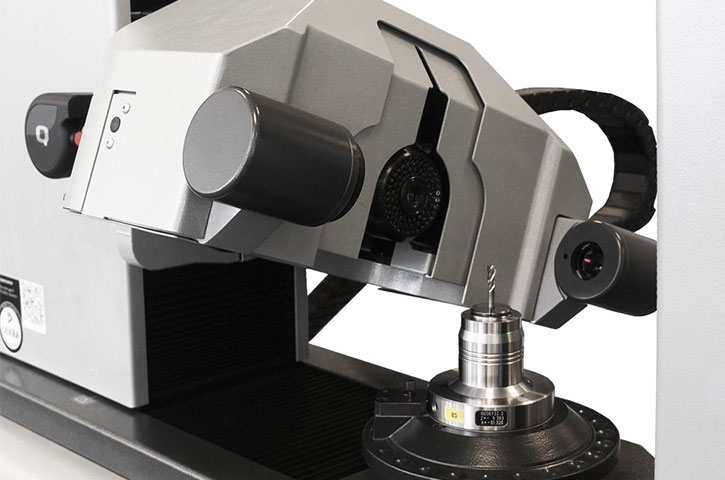

ZOLLER threadCheck orthoScan可旋转多传感器光学部件托架

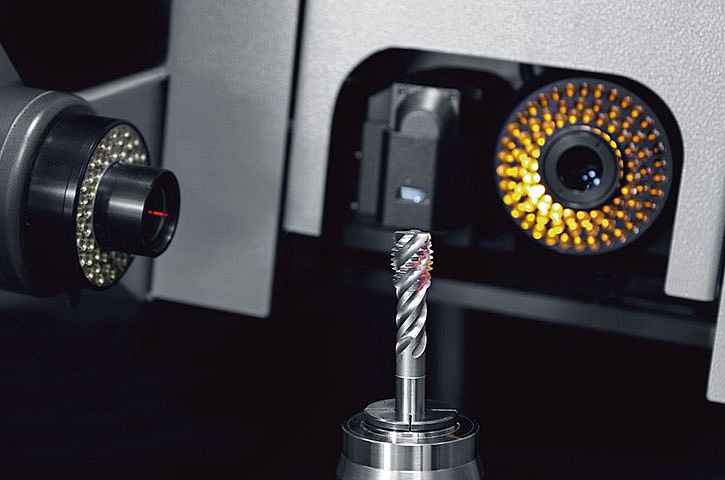

旋转多传感器光学部件托架»orthoscan«

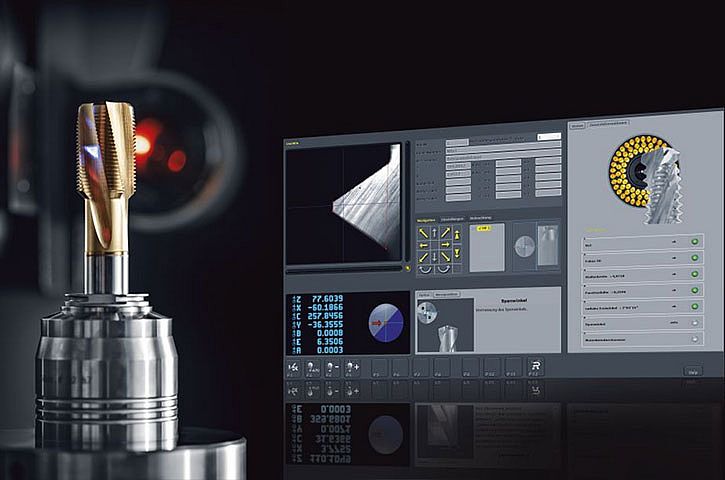

ZOLLER threadCheck 测量入射光螺纹铣刀 截图

即使复杂刀具也易于测量

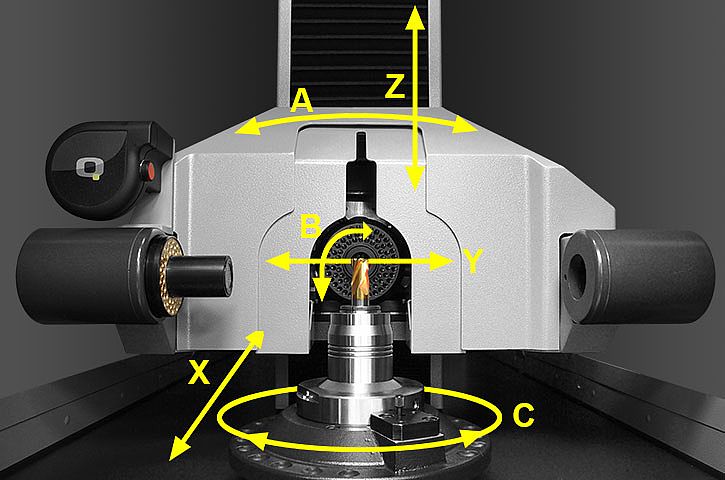

ZOLLER threadCheck 数控控制

设备配有六根数控轴

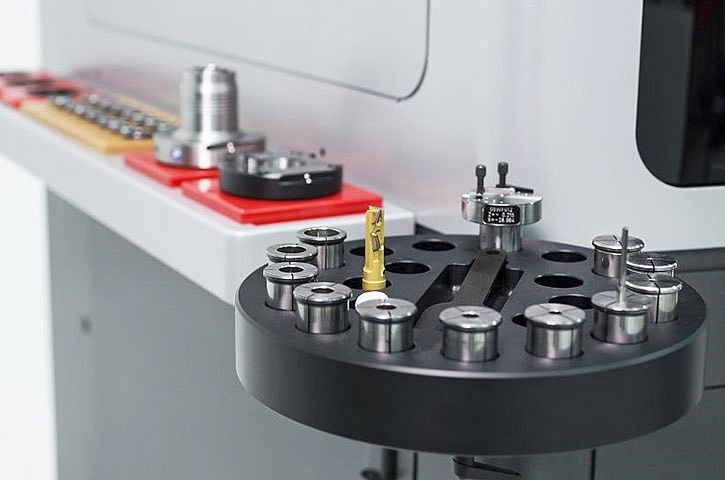

ZOLLER threadCheck 存储板测量

存储板

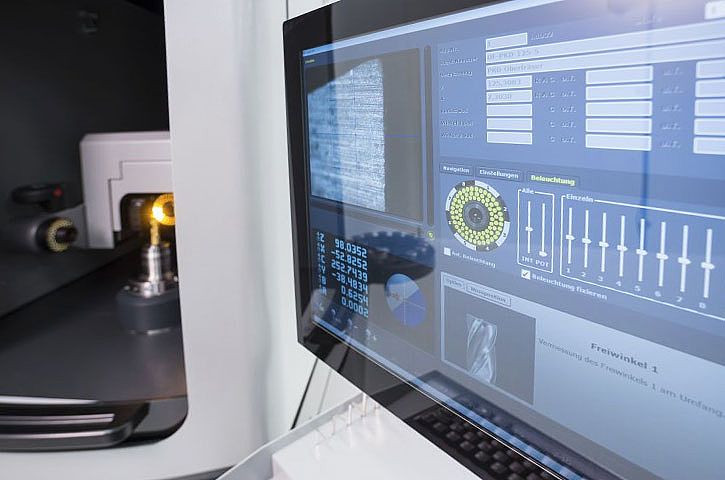

ZOLLER threadCheck 图片处理测量

入射光控制中可选手动干预

现代化设计:适用于各种刀具测量的软件

»pilot 4.0«
  • 图文并茂、一目了然的用户界面
  • 快速访问功能
  • 大面积的点击和触摸区域
  • 照片输入对话框
  • 动态十字线
  • 不言而喻的功能键
  • 自动尖端形状识别
  • 自动零点监测
  • 辉煌的精确的切削刃显示和检查
  • 工具和适配器管理 工具识别
  • 测试报告输出
  • 在机器上和与外部系统的接口处进行数据传输
  • 以及许多其他功能和选项
more
ZOLLER pilot 3.0 图像处理 显示器

包含刀具预调、检测和测量的 多功能软件

»pilot 3.0«
  • 图形化用户界面-直观的输入对话框
  • 动态十字准线
  • 一目了然的功能键
  • 自动切削刃形状检测
  • 自动零点监控
  • 可调LED照明用于清晰显示和检测切削刃
  • 刀具和换径套管理
  • 刀具识别
  • 检测数据输出
  • 通过设备连接和接口将数据传送至外部系统更多功能和选项
more
  Z轴测量范围 X轴测量范围 可测量外径Ø Y轴测量范围 轴向入射光测量的最大测量长度 卡规Ø 光学部件托架旋转装置
»threadcheck« 600mm 235mm 470mm ±40mm 500mm 60mm ±30°
提示:使用换径套和附加固定器时,在某些情况下可能减小所示测量范围。
<p>倒角直径, 角度, 长度, 后角, 外径, 内径和节径, 锥度以及刀尖其他关键特性的测量程序。</p>

丝锥

倒角直径, 角度, 长度, 后角, 外径, 内径和节径, 锥度以及刀尖其他关键特性的测量程序。

<p>以发射光测量螺纹铣刀外径, 内径, 芯径, 齿高和齿宽, 螺纹角, 螺距等参数的测量程序。</p>

螺纹铣刀参数

以发射光测量螺纹铣刀外径, 内径, 芯径, 齿高和齿宽, 螺纹角, 螺距等参数的测量程序。

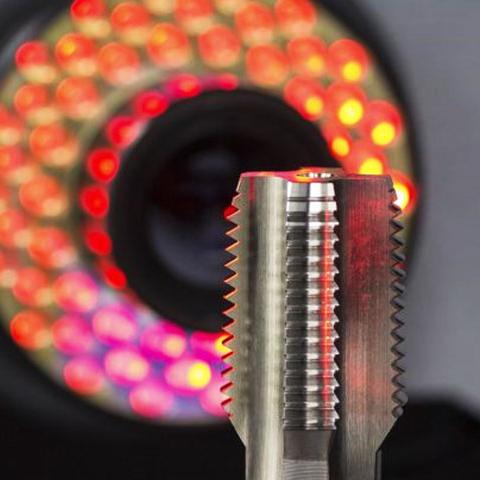

<p>以入射光测量前角, 后角, 倒角高度, 腹板厚度和加工面位置的测量程序。</p>

前倾角, 间隙角, 倒角高度, 腹板厚度, 加工面位置

以入射光测量前角, 后角, 倒角高度, 腹板厚度和加工面位置的测量程序。

  • 采用图像处理技术对螺旋刀具进行全自动,无失真测量。
  • 从完整的测试,通过独立于操作员且精确到微米的测量到测量结果的详细记录。
  • 可定制的测量软件模块和接口保证无缝加工流程
  • 模块化设计,满足客户的个性化需求

专业螺纹、螺旋刀具测量设备

»threadcheck«是ZOLLER的一款高端通用测量设备,用于螺旋刀具的无失真和准确测量,包括测量特殊的齿面几何形状。
通过六根数控轴和全自动多传感器光学部件托架»orthoscan« ,可对螺纹刀具的几何尺寸、螺纹丝锥、铣刀和仿形刀具及其他各种刀具进行复杂的测量。即使是高度复杂的测量过程也可以完全自动执行:从单个参数的快速检测到复杂多级刀具的完整测量。精确且无间隙的测试记录为您和您的客户提供最大的安全保障。
