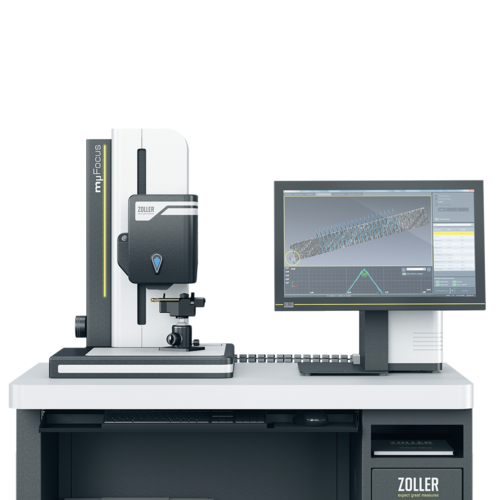

检验设备 »mμFocus«

精确测量切削刃钝化和粗糙度

产品咨询 PDF 下载
ZOLLER预调和测量设备
  • 2合1
    测量切削刃钝化和粗糙度
  • 精良
    高精度评估区域和线条
  • 用户友好
    操作简单,无需过多培训
  • 快速精准
    »pilot«图像处理系统和高性能的光学系统
  • 坚固
    设计和材质适用于车间环境
  • 过程可靠
    智能软件和最高的安全标准
  • 人性化
    设计精致,功能多样
  • 经济
    较高的性价比

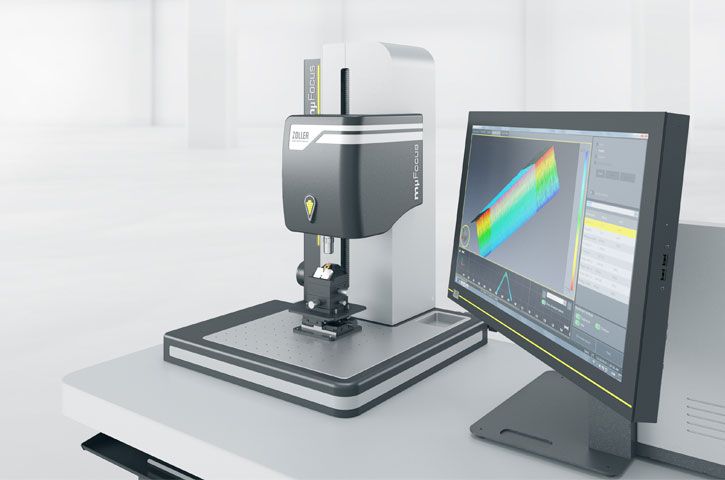

2合1: 共焦显微镜的应用使得测量切削刃钝化和粗糙度成为可能

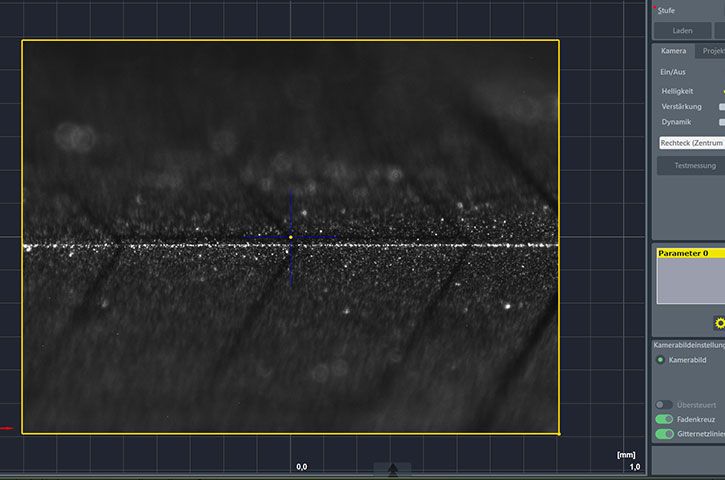

巧妙:切削刃显示和智能照明

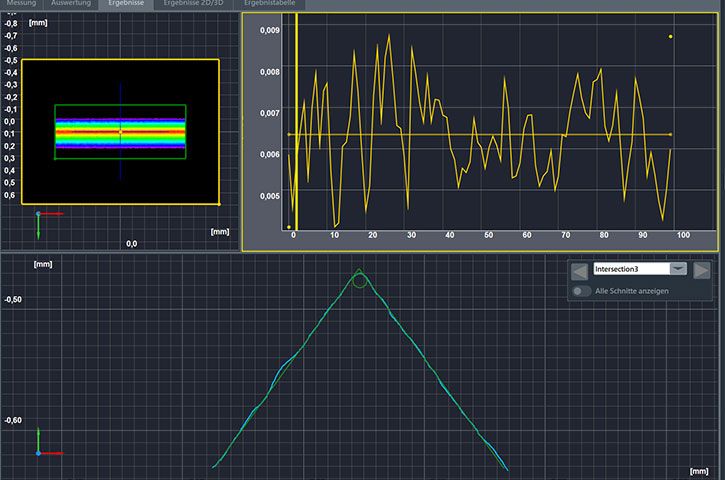

布局合理:评估及表格一目了然

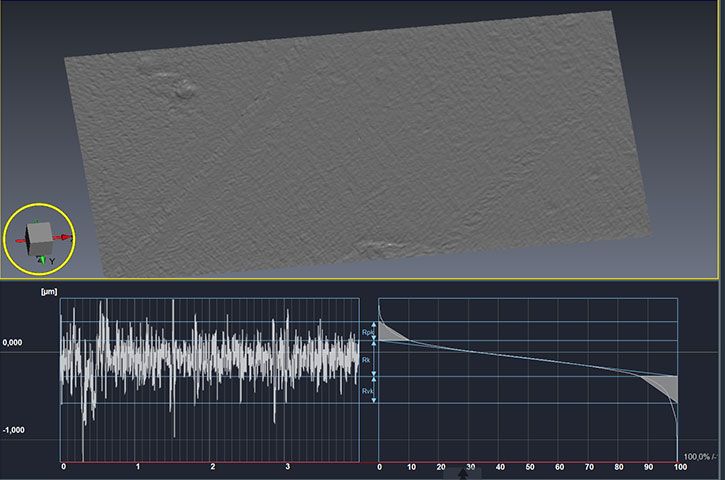

DIN标准:评估及相应表格符合DIN标准

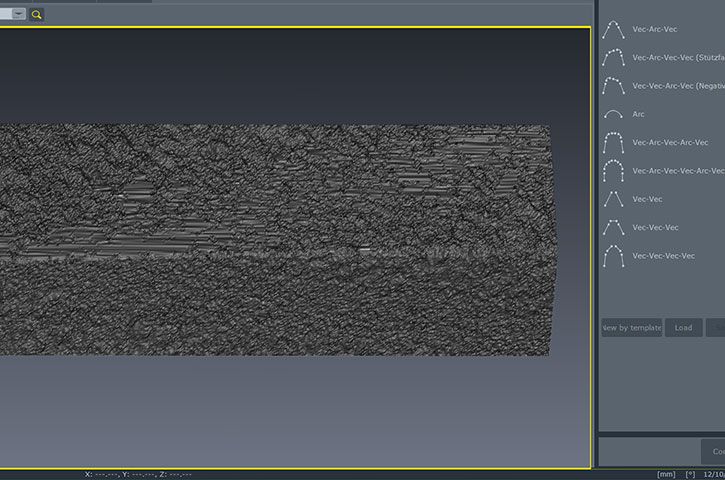

灵活:»pilot«软件提供所有切削刃形状的评估

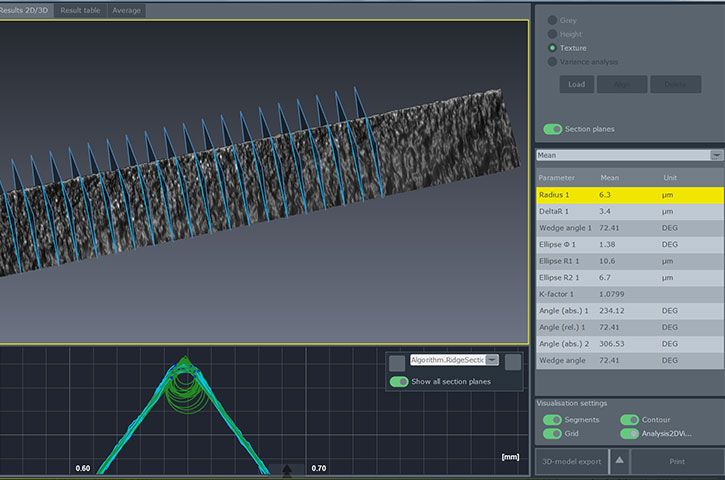

用户友好:»pilot«软件在整个过程中引导安全测量

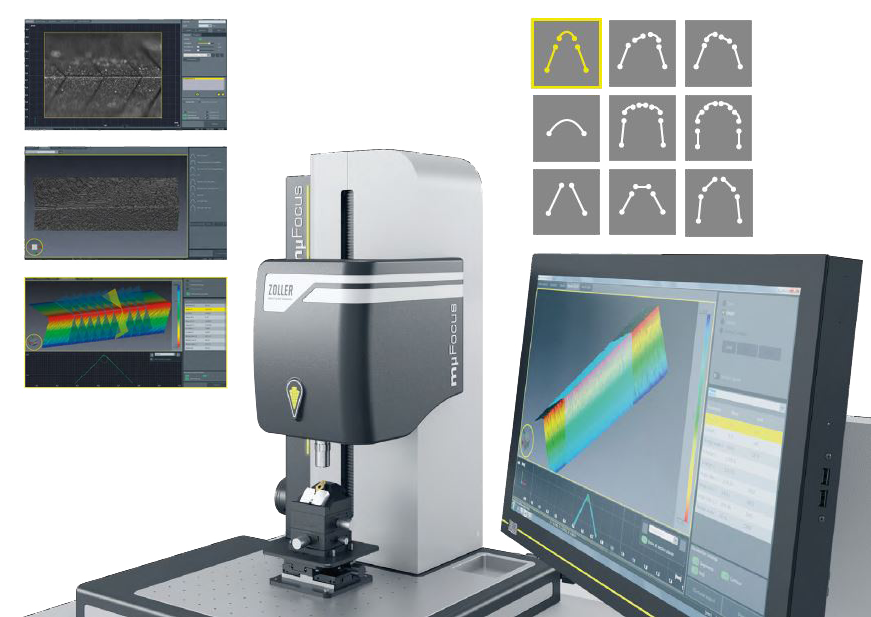

最先进的测量技术软件
设备软件»pilot«为您提供广泛的便利。 选择和输入字段布局清晰,所有功能均支持高效工作,您可以选择多种方式来准备测量值并以有意义的方式显示它们。



引导您进入最佳结构
ZOLLER»mµFocus«系统地接近微观结构。 借助清晰的流程和支持工具,您可以深入了解刀具的切削刃和表面。 您可以快速识别磨损,只需单击一下即可创建3D模型,并轻松测量切削刃的准备情况和粗糙度。 »MµFocus«可以在许多单独的图像中收集大量原始数据,并以此来计算切削刃的3D模型。 然后,您可以按照标准使用»pilot«评估测量结果,并以图形方式进行处理。

»mμFocus«特色 图标 Z axis AA* 测量原理 最小可测半径 数值孔径
»zep«传感器用于测量切削刃几何形状 蓝色 300 mm 30 mm 分带投影 3 µm -
»zep-R«传感器用于测量切削刃3D几何形状和表面粗糙度 黄色 300 mm 20 mm 共焦显微镜 3 µm** 0,42 mm
注:*AA=AA表示镜头和测量物之间的最小距离**20倍变焦数值; 50倍变焦数值:1.4 µm.

聚焦追求完美

您希望制造完美的切削刃 – 刀具寿命长,磨损小,最佳切削形状,精确的工件加工,从而大幅降低加工成本。

您的期望值可以通过刀具几何形状和表面粗糙度的高精测量来实现。如果您想确保刀具开发的精度和质量,那么ZOLLER »mμFocus«检测设备是您的理想选择。

»mµFocus«使用非接触测量方式测量切削刃钝化和表面粗糙度,且可精确到微米级。使用ZOLLER »mμFocus«确保最优刀具!

我为自己组装的»mμFocus«自豪

“对我来说,组装»mµFocus«是非常特别的经历。这款设备以两种你意想不到的方式兼具两种功能:尽管它重达200公斤,仍然可以精确地以微米级精度进行测量。我使用现代技术将高品质的传感器及其他原件安装至»mµFocus«设备。我为能组装这样一台设备而感到自豪。

我可以向您承诺一点:»mµFocus«是一款可以精确测量切削刃及粗糙度的高科技设备” ,ZOLLER测量技术部的Markus Müllner如是说。
