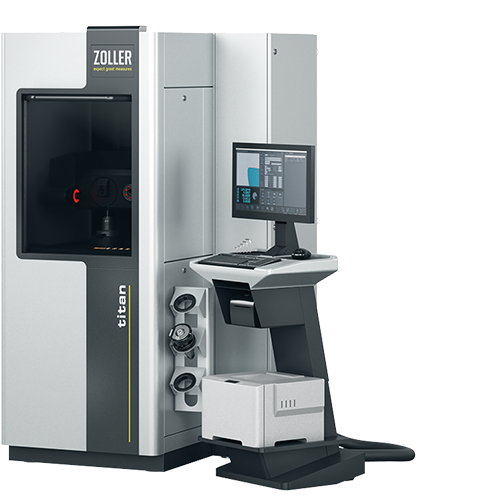

ZOLLER titan 通用设备

高端检查测量机器 »titan«

兼具灵活性和高精度的精密刀具测量

产品咨询 PDF 下载
ZOLLER预调和测量设备
  • 全自动
    全自动精确测量精密刀具和切削刃
  • 精确
    数控多传感器测量系统,自动液位控制和减振底座

  • 灵活
    透射光和反光照相机,多LED照明和SKP传感器 - 最多可控制七个数控轴

  • 安全
    操作简单、符合人体工程学、节省空间、安全流程设计、工作舒适度高

  • 独立于操作人员
    操作简单,无需专业技能

  • 有利可图
    即使是高度复杂的测量也可全自动快速完成,并生成检测报告

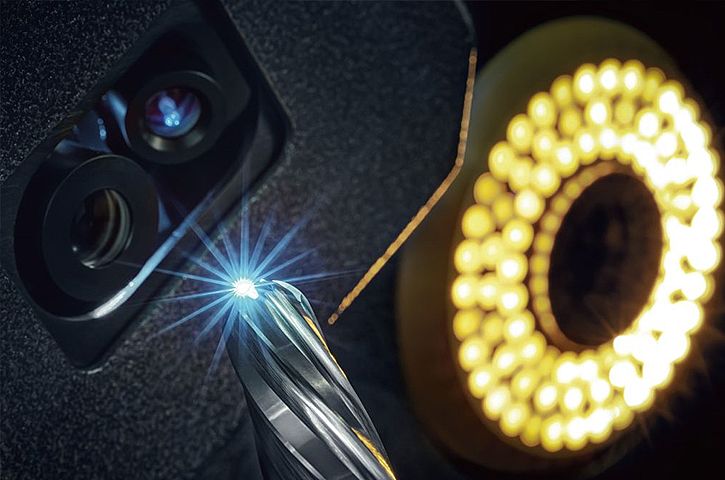

ZOLLER titan skp圆形刀具测量

一个在手一切无忧精密刀具和切削刃处理的测量

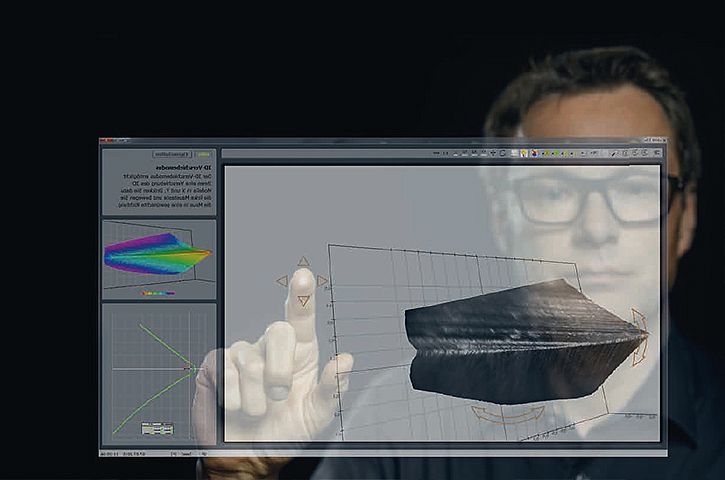

ZOLLER titan 图像处理

全面的软件功能 - 一目了然的用户界面

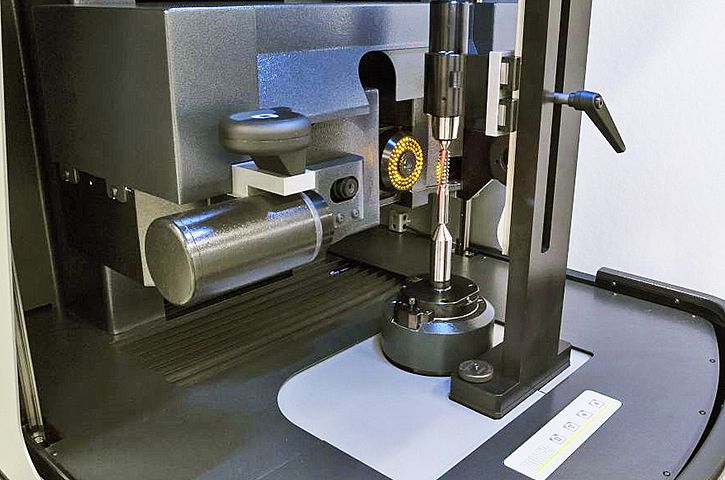

ZOLLER titan 内锁

可选尾座

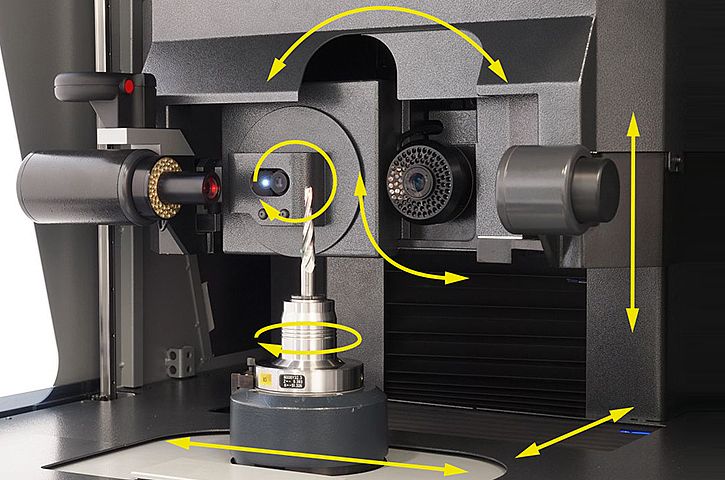

ZOLLER titan 数控旋转装置

光学部件托架配备透射光和入射光相机、光学部件托架数控旋转装置、微型或SKP传感器以及测量传感器

ZOLLER titan 全自动切削刃处理测量

切削刃钝化全自动测量

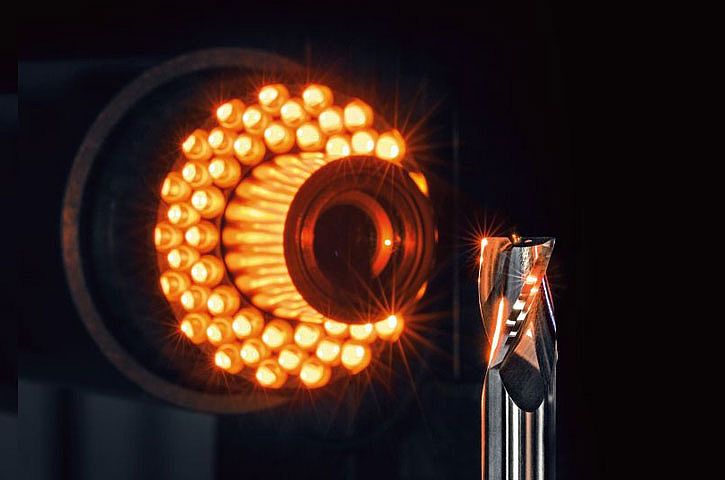

ZOLLER titan 透射光摄像设备 切削刃检测

使用发射光相机检测切削刃

ZOLLER pilot 3.0 图像处理 显示器

包含刀具预调、检测和测量的 多功能软件

»pilot 3.0«
  • 图形化用户界面-直观的输入对话框
  • 动态十字准线
  • 一目了然的功能键
  • 自动切削刃形状检测
  • 自动零点监控
  • 可调LED照明用于清晰显示和检测切削刃
  • 刀具和换径套管理
  • 刀具识别
  • 检测数据输出
  • 通过设备连接和接口将数据传送至外部系统更多功能和选项
more
ZOLLER pomsoft 控制图像处理显示屏

用于»pom«系列检测设备的图像处理软件

»pomSoft«
  • 适用于所有屏幕分辨率的接口
  • 适用于所有»pom«检测设备
  • 适用于检测室和车间内的测量
more
  Z轴行程 X轴行程 Y轴行程 刀具可测直径Ø可测卡规直径Ø 轴向入射光刀具最大长度测量
»titan« 600mm 130/80 * mm ±100mm 260/200 * mm 80mm 400mm
* 光学部件托架数控旋转装置的测量范围: 使用换径套和附加固定器时,在某些情况下可能减少所示测量范围。选择“卡规”会减小刀具最大直径。
<p>利用发射光和透射光对圆周, 端面处以及排屑槽内刀具进行测量所需整体测量程序。</p>

»expert«测量程序生成器

利用发射光和透射光对圆周, 端面处以及排屑槽内刀具进行测量所需整体测量程序。

<p>球头铣刀基于多个点计算前角所用测量程序。</p>

加工角度

球头铣刀基于多个点计算前角所用测量程序。

<p>用于精密测量切削刃钝化的测量程序»skp«。</p>

切削刃钝化

用于精密测量切削刃钝化的测量程序»skp«。

如此简单的不可思议

兼具灵活、简单和高精度。»titan«是一款新型高端多功能设备,可通过一套系统实现全自动测量,包括切削刃处理。
高精度全自动测量采用七根数控轴,适用于任何类型的金属刀具,可进行从外形轮廓测量到独立于操作人员的全面检测的各种测量;文档记录完整无缺。最新型测量和检测技术的主要特色在于传感器全自动定位、较高的再现性以及高度复杂测量的操作简便性!测量设备操作简便,即使高度复杂的操作任务也很容易上手。ZOLLER这种测量技术解决方案将为您的生产带来明显的经济和质量优势。
