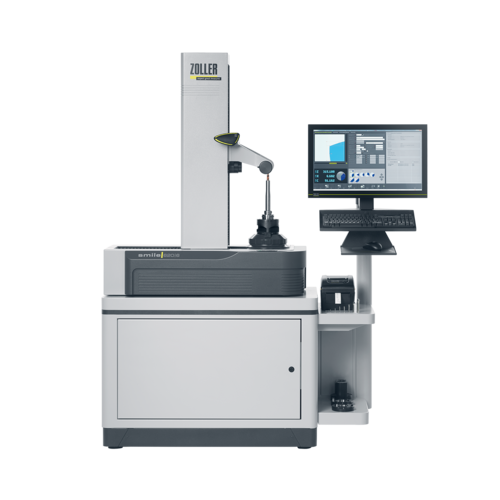

ZOLLER smile 刀具预调和测量设备

设置和测量设备 »smile«

入门型专业预调和测量设备,适用于标准刀具

产品咨询 PDF 下载
ZOLLER预调和测量设备
  • 高品质保证 - 始终采用高品质的品牌产品
  • SK50高精度主轴,高品质光学,领先的图像处理技术
  • 舒适的可变操作单元,符合人体工程学的单手操作手柄»eq«,薄膜式键盘和可自由使用的刀具主轴
  • 易于在图像处理技术中使用图形用户指南»pilot«
  • 用于适应您个性化生产需求的灵活全面的硬件和软件选项
  • 可联网的数据直接传输到机床控制装置

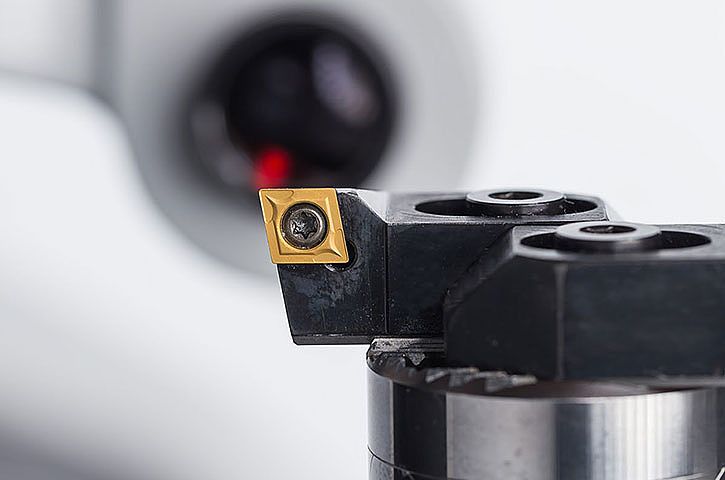

ZOLLER smile 刀具预调和测量详细信息

ZOLLER »smile«:开始专业的刀具预调和测量

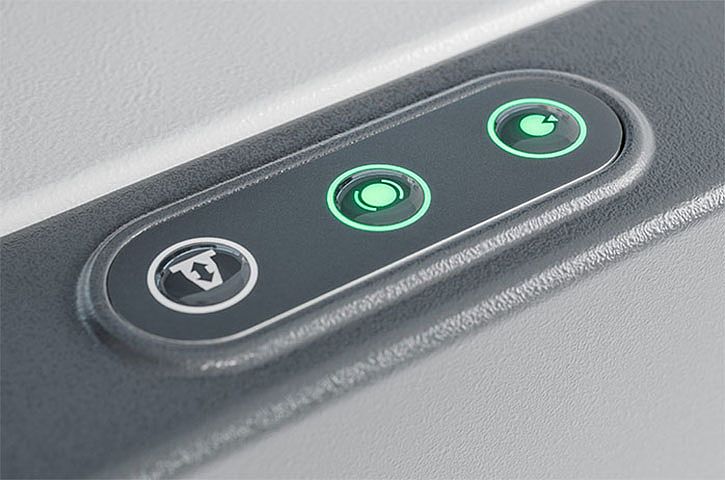

ZOLLER smile 薄膜键盘

薄膜式键盘用于电动主轴夹紧和分度装置

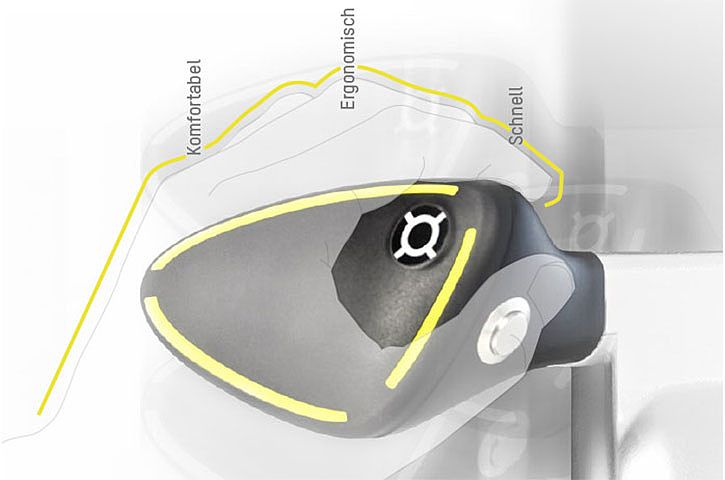

ZOLLER smile 单手控制手柄

»eq«单手控制柄用于手动控制Z和X轴

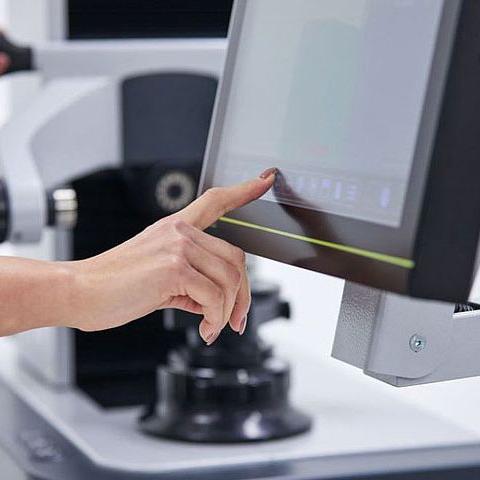

ZOLLER pilot 3.0 图像处理 显示器

包含刀具预调、检测和测量的 多功能软件

»pilot 3.0«
  • 图形化用户界面-直观的输入对话框
  • 动态十字准线
  • 一目了然的功能键
  • 自动切削刃形状检测
  • 自动零点监控
  • 可调LED照明用于清晰显示和检测切削刃
  • 刀具和换径套管理
  • 刀具识别
  • 检测数据输出
  • 通过设备连接和接口将数据传送至外部系统更多功能和选项
more

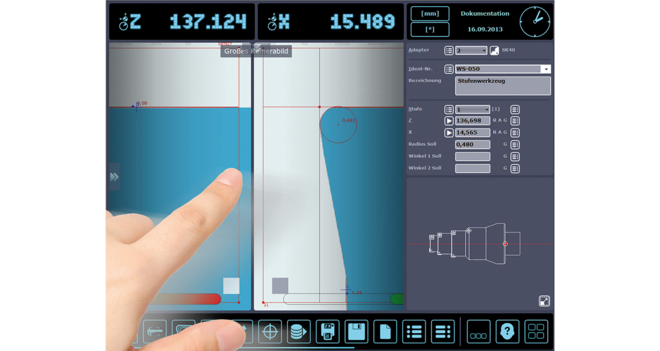

pilot 2 mT ZOLLER myTouch 操作技术

采用触屏技术,操作简便灵活

»pilot 2 mT«
  • 滑动和拖放功能
  • 图形化用户界面
  • 动态十字准线
  • 自动切削刃形状和测量范围检测
  • 图形和换径套管理
  • 切削刃检测
  • 自动零点监控
  • 机床上的数据传输选项和接口到外部系统以及更多功能
more

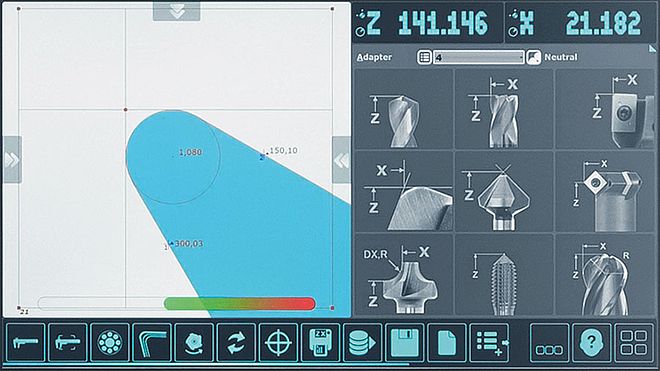

ZOLLER pilot 1.0 标准显示器

快速、简便地对标准刀具进行预调和测量

»pilot 1.0«
  • 易于操作,处理迅速
  • 更少的设备停工时间-更高的生产力
  • 减少废品以及更多的功能
more
  测量范围Z 测量范围X Ø 卡钳Ø
»smile 320« 350mm 160mm 320mm 0mm
»smile 420« 420/600*/800*mm 210mm 420mm 100 mm
»smile 620« 420/600*/800*mm 310mm 620mm 100mm
*可选
<p>轻松测量标准刀具, 无需人工输入数据。</p>

»elephant«测量程序助手

轻松测量标准刀具, 无需人工输入数据。

<p>可轻松测量标准刀具垂直和水平尺寸, 半径和角度的测量程序。</p>

标准刀具的垂直和水平尺寸, 半径和角度

可轻松测量标准刀具垂直和水平尺寸, 半径和角度的测量程序。

<p>带有逼真输入对话框(»fored«)的测量程序可实现轻松安全测量, 无需任何先验知识。</p>

»fored«测量程序(逼真输入对话)

带有逼真输入对话框(»fored«)的测量程序可实现轻松安全测量, 无需任何先验知识。

<p>三个测量程序包(»smileBasic«, »smileAdvanced«和»smilePremium«)包含刀具评估和设置所需测量程序。</p>

»smile«测量程序包

三个测量程序包(»smileBasic«, »smileAdvanced«和»smilePremium«)包含刀具评估和设置所需测量程序。

»pilot«自动对焦
借助数控控制主轴(C轴),即使使用多刀片刀具,也会自动接近刀具切削刃并对焦。这保证了独立于用户的测量结果。


准确/精确
准确/精确的角度测量 旋转编码器将C轴完全自动定位在设定角度。这实现了高精度测量螺旋角和螺距以及摆动补偿。


手动微调
手轮便于X轴和Z轴的微调,特别适用于刀具检测。


旋转中心测量装置
完美预调的旋转中心可延长刀具寿命,降低您的加工成本。同时缩短装调时间,避免废品并提高工件质量。




刀具检测
用于轴向和径向的检测,并在反射光下检测半径、角度、距离和磨损的轮廓,将刀具切削刃放大50倍。




»zidcode«带有标签
使用»zidcode«,数据可以快速轻松地打印在标签上,并可直接扫描到机床上。这就是完美的数据传输。


手动刀具识别
手动刀具识别读/写头被手动驶近到刀具架上的RFID芯片上。之后可以读出芯片并对其进行描述。




半自动刀具识别
读写单元在Z方向上手动移动到刀具架上的RFID芯片的高度。读/写头在X轴上的移动由数控控制。如果读/写单元碰到RFID芯片,则可以读取并写入。


ZOLLER zidCode 数据传输扫描仪

»zidCode«

高效的刀具识别与数据传输解决方案



»zidCode«

ZOLLER RFID刀具数据传输

RFID技术

快速的刀具识别与数据传输方式



RFID技术

ZOLLER venturion 450数据流机器

后置处理程序

控制数据输出至几乎每台机床



后置处理程序/DNC系统

ZOLLER zidCode 刀具标签数据传输

数据矩阵码

安全、快速且无误的数据传输



数据矩阵码

成功取决于态度

ZOLLER»smile« 是加工制造企业的必备产品:易于操作,完全由高品质的品牌部件制成,配备了用于切削刀具专业预调和测量的所有标准的测量功能,得益于其出众的结构,适合于重型车间使用。
可变操作单元,符合人体工程学的单手控制手柄»eq«和可自由使用的刀具主轴确保了工作的舒适性。除了快速准确的测量外,还可以保证将刀具数据直接传输到加工机床。有许多好的理由与»smile«一起来迎接未来的挑战。
